薄型電動補助ステップ（TASE500-170） | 電動ステップ APPLAUSE［アプローズ］

薄型電動補助ステップの詳細：形式名：TASE500-170

薄型電動補助ステップ（TASE500-170）搭載事例

ステップ厚み従来比約20％ダウン！

ホンダ N-BOX（左2列目）薄型電動補助ステップ（TASE500-170）取付写真

左2列目取付ステップ最低地上高：約120ｍｍ

N-BOXカスタム（ホンダ）取付解説
リップ高さが、助手席付近160㎜から2列目付近175㎜に前傾している。
サイドスポイラーは、ほぼ無加工。

薄型電動補助ステップ（TASE500-170）仕様

小型車・軽自動車に向けて「薄くしたい！！」

TASE500-170 仕様

本体幅	500mm
本体奥行	361mm
踏板幅	475mm
踏板操出	170±10mm
耐荷重	85kg（１名）
厚　み	（前面）35.3mm／（奥側）42.0mm

TASE500-170概約寸法

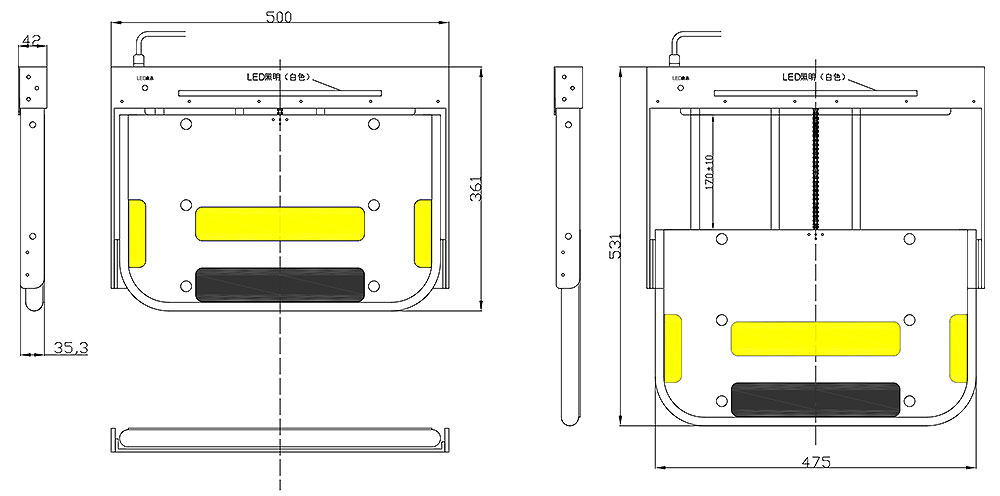

TASE500-170寸法図PDF＊拡大してご覧いただけます

本体取付4箇所：M10細目（P=1,25）です。ボルトが内部へ突き出すと動作不良になりますので、ボルトの首下長さは【取付ステーの板厚＋ワッシャ類の厚み＋6mm】以下としてください。

ステップ繰り出し量：170±10mm
ステップ本体塗装色：黒
ステップ踏部：50mm帯で滑り止めシート貼り
ステップ単体重量：15kg程度
耐荷量：85kg

滑り止めシール：黄＆黒の混色

ASEI500との互換：可能

薄型電動補助ステップ（TASE500-170）従来品との取付厚み比較

従来品（ASEI500-170）の総厚みは63mm

ASEI500-170とTASE500-170との取付厚み比較PDF＊拡大してご覧いただけます

ステップの取付高さの検討

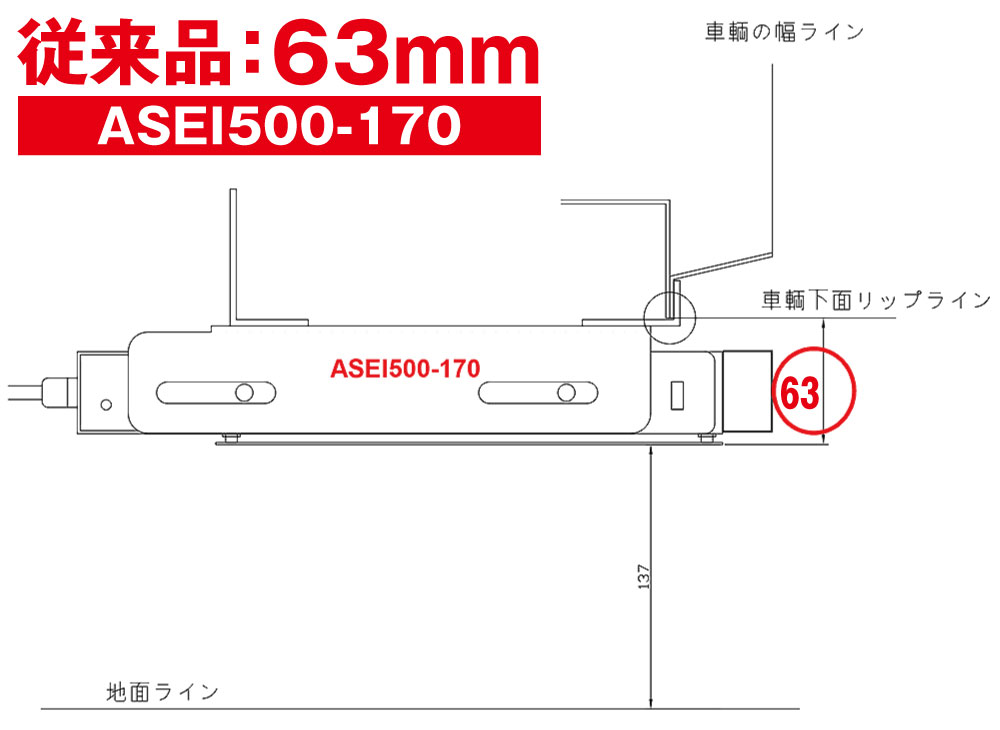

上図のように、従来品（ASEI500-170）の取付ブランケットや動作クリアランスを含めた総厚みは約63mmです。。
車両リップラインとステップ最下面の関係は、以下のようになります。
●リップ200mm ⇒ ステップ下面137mm程度
●リップ180mm ⇒ ステップ下面117mm程度

新型品（TASE500-170）の総厚みは50mm

ASEI500-170とTASE500-170との取付厚み比較PDF＊拡大してご覧いただけます

薄型電動補助ステップ（TASE500-170）ルーミー（トヨタ）搭載事例

ステップの取付高さの検討

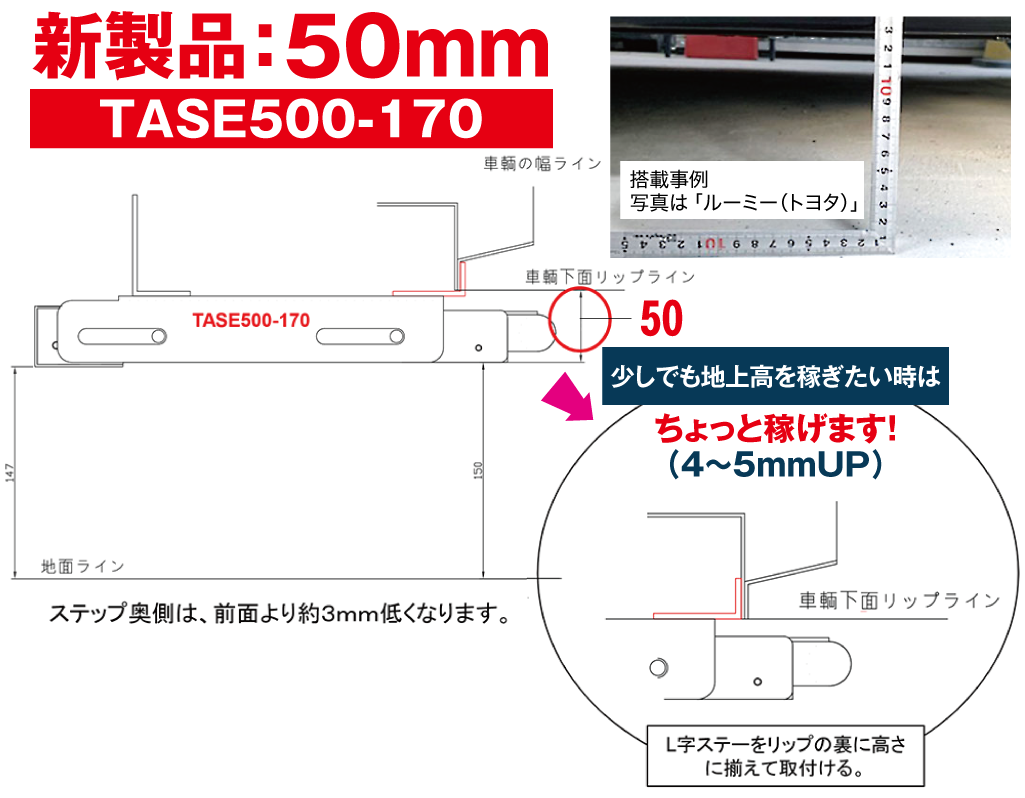

上図のように、新型品（TASE500-170）の取付ブランケットや動作クリアランスを含めた総厚みは約50mmです。。
車両リップラインとステップ最下面の関係は、以下のようになります。
●リップ200mm ⇒ ステップ下面150mm程度
●リップ180mm ⇒ ステップ下面130mm程度
